自動控制裝置

電氣與自動化儀表采用礦用本安型或礦用隔爆兼本安型設備，適用于煤礦井下有瓦斯和煤塵爆炸危險的環境。

控制系統以隔爆兼本安型PLC控制箱為核心控制單元，具有現場可編程、輸入/輸出點數可擴展、控制聯鎖及保護功        能安全可靠、使用操作方便、顯示信息豐富等特點。

裝置額定工作電壓：660V/127V AC；12V/24V DC。

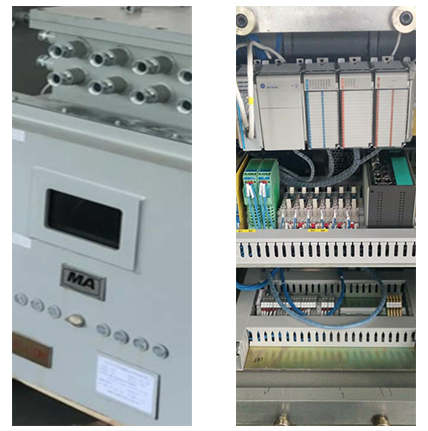

圖14  PLC控制箱

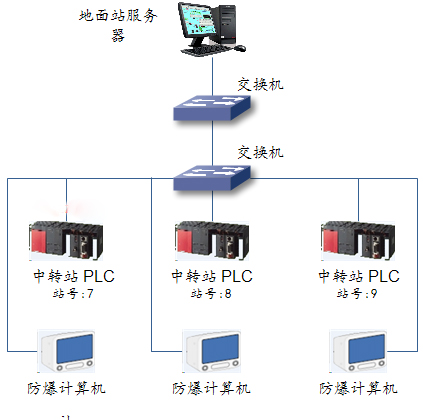

控制系統網絡(luò )結構圖

v 地面站功能: 中轉站系統的中心監控站，用于系統的數據采集和數據存儲。

v 現場站功能：采用防爆計算機，監視與控制相應中轉站的輸送過程。

       系統網絡(luò )：采用工業交換機與工業以太網實現系統的信息通訊。

圖15 控制系統網絡(luò )結構圖

自動控制/安全監控系統

v 系統流程圖實時動態顯示相應中轉站的運行狀態和運行參數；

v 具備手動與自動兩種控制方式，手動控制方式用于設備的單機調試，正常生產采用自動控制方式，各中轉站實現             無人值守的安全穩定運行；

v 具備輸送過程實時監控、實時報警及在線急停等功能；

v 具備參數記錄、趨勢曲線記錄、輸送報表記錄及報警列表等數據記錄功能；

v 工作全過程具備歷史回放與數據報表查詢等功能；
